电子焊接制程产生“锡珠”的原因分析及防控措施

《电子焊接制程产生“锡珠”的原因分析及防控措施》

   夏杰

关键词：锡珠  SMT表面贴装  波峰焊  手工焊

前  言

从“缩减制程、节约成本、减少污染”等角度出发，越来越多的电子焊接采用焊后“免清洗”工艺。但是如果焊后板面有“锡珠”出现，则不可能达到“免清洗”的要求，因此“锡珠”的预防与控制在实施“免清洗”过程中就显得格外重要。“锡珠”的出现不仅影响板级产品外观，更为严重的是由于印制板上元件密集，在使用过程中它有可能造成短路等状况，从而影响产品的可靠性。

综合整个电子焊接情况，可能出现“锡珠”的工艺制程包括：“SMT表面贴装”焊接制程、“波峰焊”制程及“手工焊”制程，我们从这三个方面来一一探讨“锡珠”出现的原因及预防控制的办法。因为“波峰焊”及“手工焊”已推行多年，很多方面都已经比较成熟，因此，本文用了较多的篇幅介绍“SMT表面贴装” 焊接制程中产生“锡珠”原因及防控措施。

一，关于的“锡珠”形态及标准

一些行业标准对“锡珠”问题进行了阐释。主要有MIL-STD-2000标准中的“不允许有锡珠”，而IPC-A-610C标准中的“每平方英寸少于5个”。在IPC-A-610C标准中，规定最小绝缘间隙0.13毫米，直径在此之内的锡珠被认为是合格的；而直径大于或等于0.13毫米的锡珠是不合格的，制造商必须采取纠正措施，避免这种现象的发生。为无铅焊接制订的最新版IPCA- 610D标准没有对锡珠现象做更清楚的规定，有关每平方英寸少于5个锡珠的规定已经被删除。有关汽车和军用产品的标准则不允许出现任何“锡珠”，所用线路板在焊接后必须被清洗，或将锡珠手工去除。

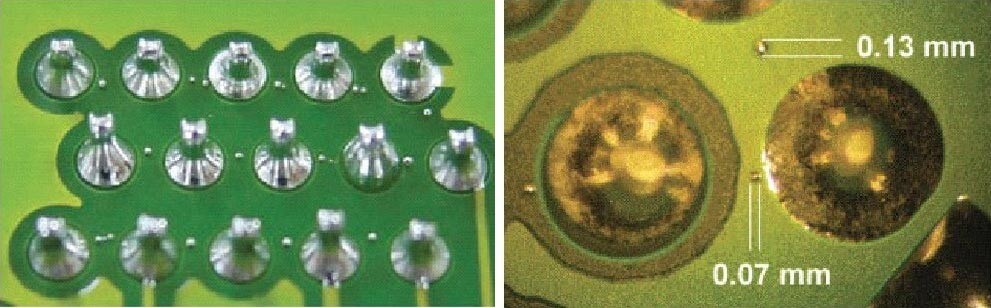

常见的锡珠形态及其尺寸照片见下图：
